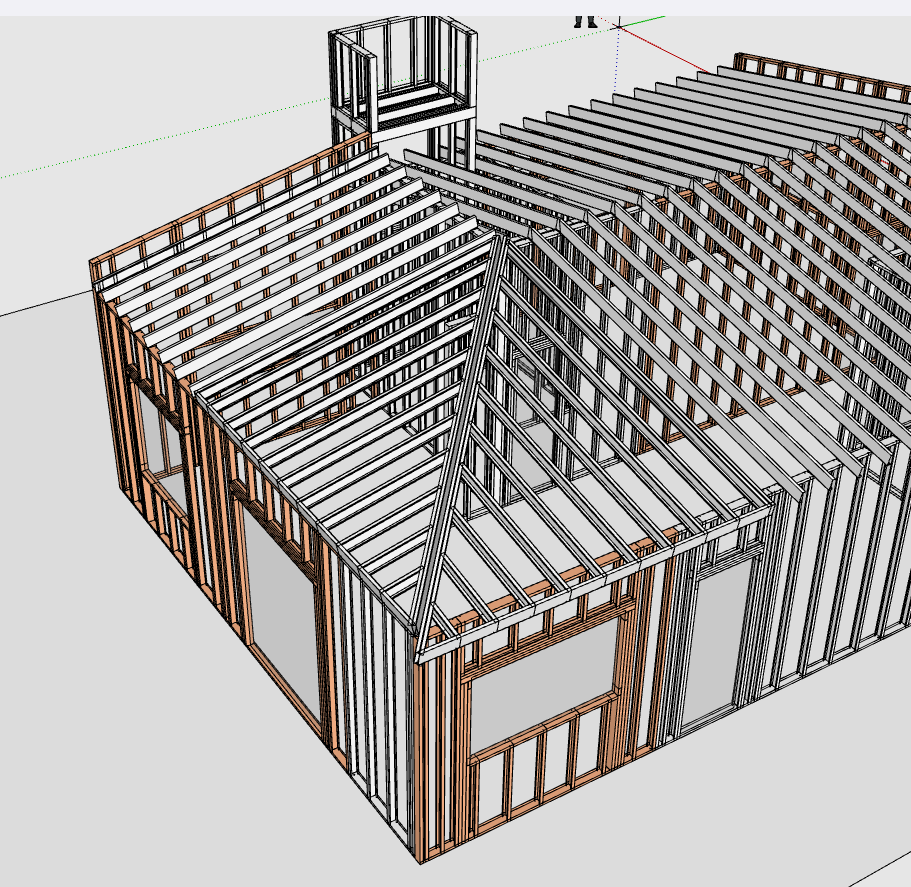

Buenas tardes. Escribo para consultar como se podria generar la union en la cumbrera de la viga tubo que vincula los dos planos inclinados. Hay algun elemento que permita hacerlo? o como deberia generar los planos? Por otro lado, tengo la duda si no seria necesario si o si hacer una cercha, para poder generar esta vinculacion. No podido encontrar ningun detalle para resolver este tipo de uniones.
19 de octubre a las 13:15

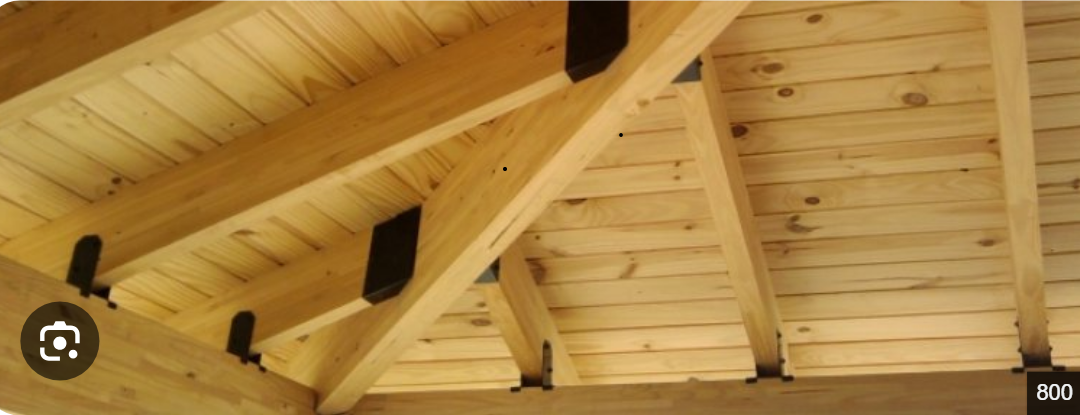

Buen día Gaston! como estas? En esa limatesa podría ir una viga tubo y los cabios tomarse con conectores ángulo (con su respectivo ángulo) es decir, viga tubo, y por ambos costados de la viga dos pgu para recibir a los cabios y después vincularlos con estos conectores que te estoy mencionando, probablemente los cabios necesiten un corte también en ángulo como si fuera un techo tradicional de madera.
20 de octubre a las 12:53
@gastoncampanile.ic Buen día!! claro es una esquina, lo mejor en ese caso seria colocarle dos conectores ángulo por ambos costados y necesitarías un conector que vincule no solo la solera de los paneles sino a los montantes verticales de los paneles de abajo, (algún tipo de conector Z). Otra opción podría ser pone vigas tubo en esa esquina (en la solera superior de los paneles) para ahí si solo con los conectores ángulo por ambos costados te conecta bien y te resuelve el apoyo y vinculación. Invito también a que si hay mas ideas de resolución de este encuentro los comenten acta también para aportar distintas formas y experiencias en resolver algo asi.
